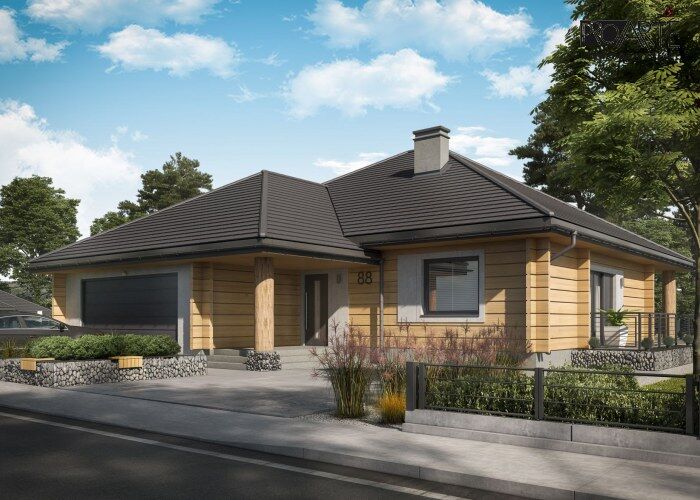

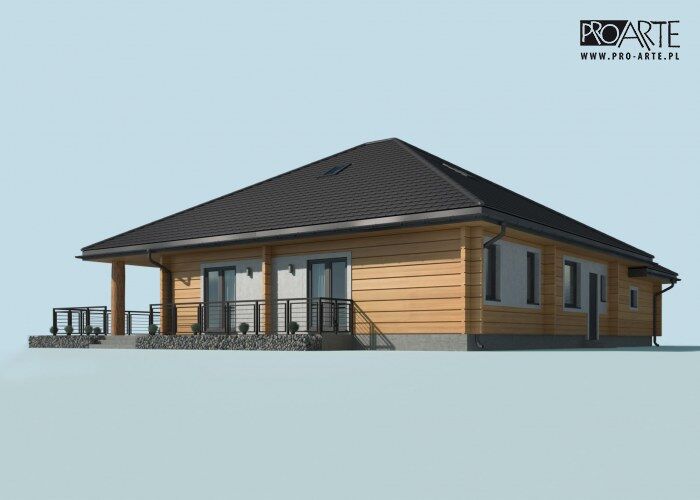

Projekt domu ALEXANDRIA projekt domu z bali drewnianych

Cena projektu:
4399.00 zł
Gratis do projektu autorstwa Pro-Arte
otrzymasz pakiet dodatków:
1. Zgoda na zmiany
2. Tablica budowy
3. Dziennik budowy
4. Poradniki Inwestora
Darmowa dostawa!Zapytaj o Rabat!

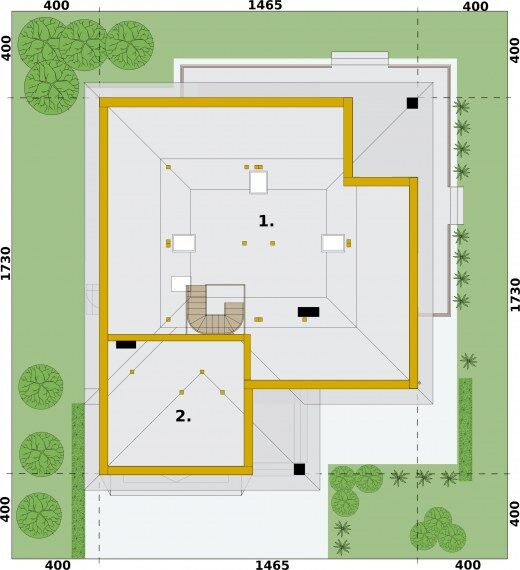

WIĘŹBA DACHOWA

 Pokrycie dachu zaprojektowano z dachówki, w konstrukcji dachu uwzględniono ocieplenie z wełny mineralnej i wykończenie płytami gipsowymi. Podstawowe przekroje elementów: krokiew 10x20cm, 18x22cm, 18x34cm; kleszcze 5x22cm (połączone przewiązkami co 90cm), płatew 18x18cm, słup 18x18cm, miecz 18x18cm, murłata 24x24cm – belka ściany wieńcowej. Dopuszczalne osłabienie krokwi a=3cm. Elementy drewniane łączyć ze sobą za pomocą gwoździ przy pomocy łączników metalowych – blach systemowych, np: firma METAL-MIX s.c.. (www.metal-mix.pl). Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.



ŚCIANY DREWNIANE NOŚNE

Zaprojektowano w konstrukcji wieńcowej, podstawowe przekroje elementów: belka 24x24cm, 24x12cm, słup 16x24cm, słup 40cm.

Nad otworami okiennymi i drzwiowymi należy zastosować zagęszczony rozstaw łączników.

Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.



ŚCIANY DZIAŁOWE

Drewniane szkieletowe lub z płyt gk na ruszcie metalowym.



STROP DREWNIANY, BELKI B.1 – B.6

Zaprojektowano jako strop drewniany, belkowy, przekrój belek (bxh) 16x24cm, 24x24cm; rozstaw belek wg rysunku stropu. Drewno świerkowe lub sosnowe klasy min.C27. Wszystkie elementy drewniane zabezpieczyć przed korozją i szkodnikami dostępnymi preparatami na bazie roztworów soli.

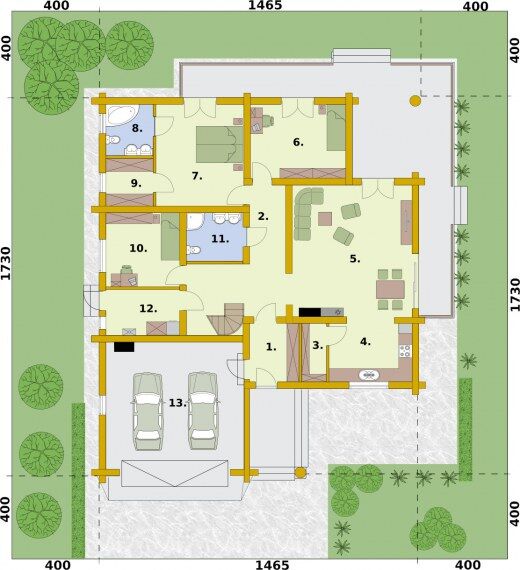

Zestawienie pomieszczeń

---

---
