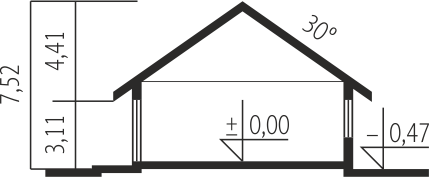

Projekt domu Rafael IV G1 (30 stopni)

W
projekcie zastosowano systemy zabudowy ścian działowych i sufitów podwieszanych
Rigips. Więźba dachowa w systemie prefabrykacji drewnianej w systemie płytki kolczastej
MITEK.

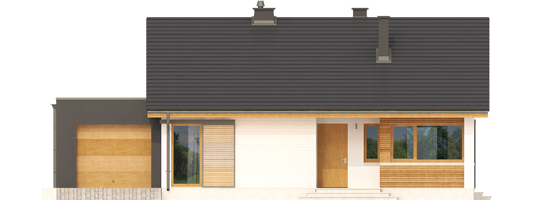

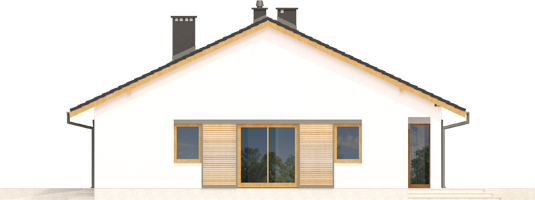

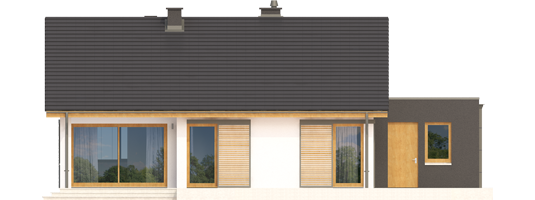

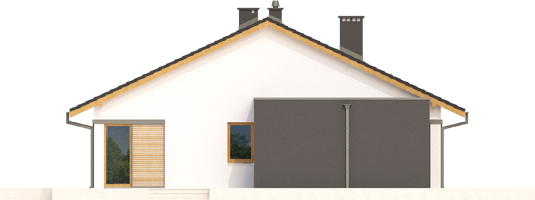

Uwaga! Przedstawione wizualizacje
prezentują wersję domu z dachem o kącie nachylenia 25°

Charakterystyka: dom parterowy,
niepodpiwniczony, z garażem jednostanowiskowym
Przeznaczenie: dom dla 3-4-osobowej rodziny

Technologia
i konstrukcja:
Fundamenty: ławy,
bloczki betonowe 24 cm, ocieplenie styropian 15 cm
Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy firmy H+H 24
cm, ocieplenie styropian 20 cm
Ściany
wewnętrzne:
ścianki działowe w systemie suchej zabudowy Rigips 12 cm
Strop: pas dolny wiązara stanowi konstrukcję, sufit podwieszony Rigips,
ocieplenie wełna mineralna 30 cm
Dach: wiązary drewniane prefabrykowane, dachówka ceramiczna płaska
Bergamo firmy Röben

Rozwiązania
instalacyjne:
Ogrzewanie: kocioł gazowy
kondensacyjny, rozprowadzenie ciepła: grzejniki
Wentylacja: grawitacyjna

Wykończenie:
Elewacje: tynk
cienkowarstwowy mineralny w kolorze TO-PA001 z palety firmy Termo Organika
Stolarka: drewniana, PVC lub aluminiowa, drzwi wejściowe i brama garażowa firmy Hörmann
Otoczenie: płyty tarasowe firmy Libet,
system tarasowy ProDeck – deska kompozytowa Terra w kolorze orzech

Wersje – zapytaj o dostępność:
– Rafael
IV (30 st) – wariant bez garażu
Wersje z
tradycyjną więźbą dachową i dachem o mniejszym kącie nachylenia:
– Rafael
– podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, dach o
kącie nachylenia 28° lub 25°, bez garażu lub z garażem jednostanowiskowym
– Rafael
G1 (bliźniak) – wariant w zabudowie bliźniaczej
– Rafael II – podobny układ funkcji,
jadalnia z wykuszem, bez garażu i z garażem jednostanowiskowym
– Rafael III – podobny układ
funkcji, jadalnia bez wykusza, bez garażu i z garażem jednostanowiskowym
– Rafael
IV – dach o kącie nachylenia 25°, bez garażu i garaż jednostanowiskowy
– Rafael V – dom ze ścianami
trójwarstwowymi, podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia
użytkowa, dach o kącie nachylenia 28°, bez garażu i z garażem jednostanowiskowym
– Rafael VI ECONOMIC – podobny układ
funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, standard ociepleń ENERGO,
bez garażu i z garażem jednostanowiskowym
– Rafael
G1 (30 st), Rafael II (30 st), Rafael III (30 st), Rafael III G1 (30 st), Rafael
VI ECONOMIC (30 st) – warianty z dachami o kącie nachylenia 30°

– każda wersja z inną propozycją wykończenia elewacji
– odbicie lustrzane do każdej wersji

Istnieje
techniczna możliwość:
– podpiwniczenia budynku
– wykonania budynku w technologii szkieletowej
